Modułowy system uszczelniający Roxtec

jb

20.03.2023 13:00

Partnerzy portalu

Fot. Roxtec

Co to takiego modułowy system uszczelniający do rur i kabli?

Moduły uszczelniające Roxtec zakłada się wokół kabli lub rur w ramach, które są mocowane do konstrukcji poprzez przyspawanie, przykręcenie, wmurowanie lub bezpośrednio w otworach. Ramy są wykonywane z różnych materiałów i przeznaczone dla różnych typów konstrukcji. Następnie cały system jest trwale i solidnie uszczelniany klinem rozporowym.

Elementy standardowego prostokątnego systemu uszczelniającego:

Rama

  • Rama sama w sobie jest otworem przepustowym i zapewnia wystarczającą wytrzymałość konstrukcyjną, aby wytrzymać siłę ściskającą podczas zamykania uszczelnienia.
  • Ramy są spawane, przykręcane lub zalewane betonem w konstrukcji.
  • Istnieją różne rozmiary otworu, tj. przestrzeni pakunkowej.
  • Otwory można dodawać do siebie w poziomie i pionie, tworząc jedną dużą ramę kombinowaną z wieloma otworami.

Moduły

  • Technologia Multidiameter™ to kluczowa innowacja w naszych rozwiązaniach.
  • Listki należy usuwać, aby dostosować rozmiar otworu do rzeczywistego rozmiaru kabla lub rury przechodzących przez otwór.
  • Moduły Roxtec RM występują w 10 podstawowych rozmiarach.

Smar

  • Do smarowania modułów uszczelniających, klina rozporowego i wnętrza ramy stosowany jest naturalny łój.
  • Smar zapewnia ruch wewnątrz ramy w momencie dociskania, co jest niezbędnym warunkiem zapewnienia równomiernego dociśnięcia, a tym samym prawidłowego działania uszczelnienia.

Przekładki

  • Przekładki należy umieszczać między rzędami modułów.
  • Zadaniem przekładki jest zapewnienie odporności na wyszarpnięcie uszczelnionych kabli lub rur oraz poprawienie szczelności.

Klin rozporowy

  • Aby uzyskać dokładne uszczelnienie, do uszczelniania instalacji kabli lub rur, modułów i przekładek są używane kliny rozporowe.
  • Podczas dokręcania śrub klin rozporowy rozszerza się i ściska moduły, tworząc uszczelnienie.
  • Klips klina służy do weryfikowania dociśnięcia.

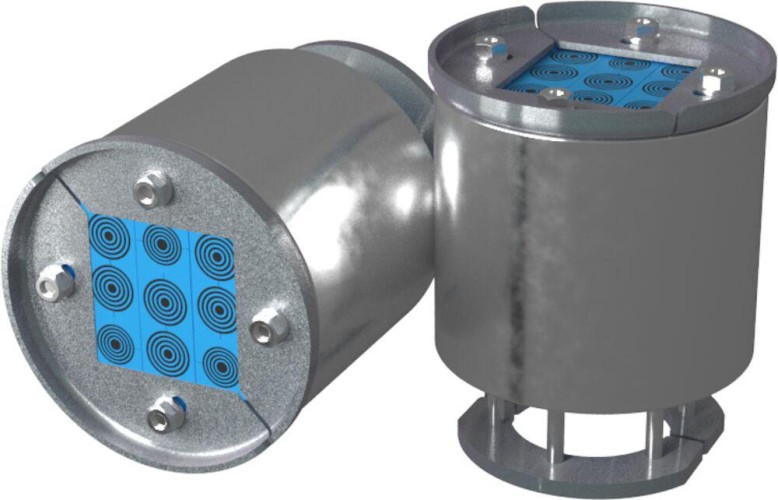

Alternatywą dla przejścia prostokątnego jest przepust w ramie okrągłej, który składa się z tulei do wspawania, ramy okrągłej oraz modułów uszczelniających.

  • Okrągła rama R może pomieścić wiele kabli i rur na ograniczonym obszarze.
  • Jest używana w tulejach lub otworach okrągłych.
  • Element dociskowy jest zintegrowany z ramą przepustu i uszczelnia poprzez rozszerzanie się.


Trzecim typem systemowego przejścia jest uszczelnienie RS na pojedynczy kabel bądź rurę.

  • Uszczelnienie składa się z dwóch połówek ze zrywalnymi listkami umożliwiającymi dopasowanie do kabli i rur o różnych rozmiarach.
  • Element dociskający jest zintegrowany z rozwiązaniem RS i uszczelnia poprzez rozszerzanie się.


Aby zapoznać się bliżej z systemem uszczelniającym zachęcamy do obejrzenia nagrań montażowych poszczególnych uszczelnień:

oraz odwiedzenia strony internetowej: https://www.roxtec.com/pl/
