Hydroakustyczny System Monitorowania Ryb firmy ESCORT Technology [wideo]

Strona główna Rybołówstwo, ekologia Hydroakustyczny System Monitorowania Ryb firmy ESCORT Technology [wideo]
Hydroakustyczny System Monitorowania Ryb firmy ESCORT Technology [wideo] - GospodarkaMorska.pl

sons

29.05.2020 Źródło: ESCORT Technology
Hydroakustyczny System Monitorowania Ryb HSMR jest kompletnym rozwiązaniem umożliwiającym całodobowe monitorowanie migracji ryb na rzekach, jeziorach i ciekach wodnych, bez ograniczania swobody ich ruchu i wprowadzania czynnika stresującego.


Urządzenie jest łatwe w instalacji nawet w trudnych warunkach środowiskowych zapewniając dobre odczyty wszędzie tam gdzie inne systemy się nie sprawdzają. System znajduje ponadto praktyczne zastosowanie do określania przyrostu biomasy w zbiornikach hodowlanych.

Monitoring ruchu ryb w przepławce jest oparty o pracę systemu hydroakustycznego HSMR zainstalowanego w kanale przepławki. System hydroakustyczny jest dodatkowo wyposażony w zestaw kamer optycznych wraz z możliwością zastosowania światła podczerwonego oraz system oświetlenia światłem białym górnym. W celu zabezpieczenia kamer przed obrastaniem glonami dodatkowo jest zainstalowane oświetlenie emitujące trzecie pasmo promieniowania UV (UV-C).

System monitorowania ryb działa w oparciu o odwróconą zasadę skanującego sonaru bocznego, w której głowica akustyczna jest nieruchoma, a ryby są skanowane w trakcie ich przepływania przez wąską wiązkę akustyczną. HSMR jest w stanie wykryć nawet bardzo małe ryby, długości 3 – 4 centymetrów przepływające przez przepławkę, bez konieczności instalacji dodatkowych komór lub innych systemów naprowadzających.

System wyposażony jest w oprogramowanie Fisher App umożliwiające, w sprzyjających warunkach, automatyczne rozpoznawanie gatunków ryb w oparciu o zarejestrowane w warunkach naturalnych obrazy ryb i przygotowane na ich podstawie wzorce. Aplikacja pozwala na przeglądanie ryb wykrytych przez system, sortowanie rekordów czy wyszukiwanie ryb na podstawie gatunku, a także ręczne przydzielenie detekcji do określonej grupy.

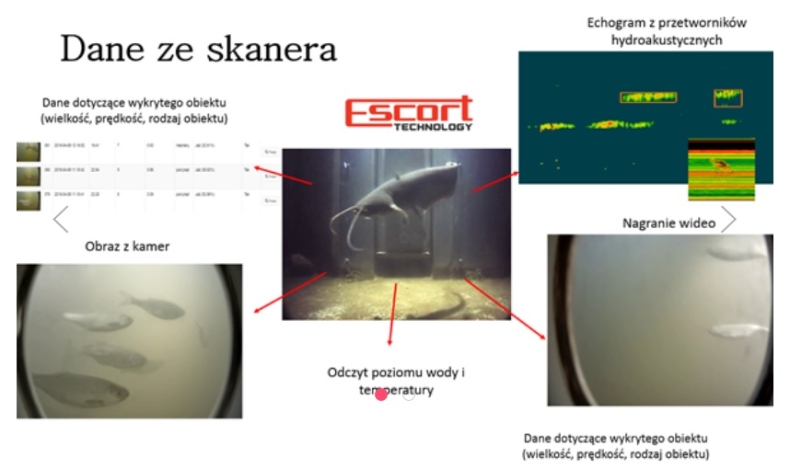

Rejestrowane na bieżąco na komputerze PC dane z monitoringu ryb pozwalają na uzyskiwanie następujących informacji:

  • Ilość przepływających ryb w prawym i lewym kierunku;
  • Prędkość ruchu każdej ryby w obu kierunkach;
  • Długość przepływających ryb;
  • Przybliżoną wysokość przepływających ryb;
  • Przybliżone kontury przepływających ryb;
  • Temperatura wody;
  • Opcja: zdalne przesyłanie danych za pośrednictwem radiomodemu GPRS;
  • Opcja współpracy z kamerą optyczną: obraz z kamery jest zsynchronizowany w czasie z echogramem i jest rejestrowany na jednym komputerze. Podczas odtwarzania echogramu daje to możliwość równoległej obserwacji zarejestrowanego obrazu z kamery i obrazu echogramu odpowiadającego aktualnie obserwowanej sytuacji w przepławce;

Główne cechy przenośnego systemu HSMR:

  • Możliwość instalacji w dowolnym miejscu, bez konieczności tworzenia kosztownych konstrukcji. Jedynym wymogiem w celu zapewnienia poprawności badań jest sztywne zamocowanie przetworników. Dzięki takiemu rozwiązaniu, możliwe jest monitorowanie rzeki także w miejscu, gdzie nie powstała dedykowana do tego celu infrastruktura.
  • Brak potrzeby ograniczania swobody ruchu ryb. HSMR umożliwia monitorowanie przepływu ryb bez nadmiernego ograniczania ich naturalnej swobody ruchu. Zakres pomiarowy umożliwia pełne monitorowanie niezakłóconego ruchu ryb w wąskich rzekach lub strumieniach bez potrzeby instalowania barier forsujących kierunek ich przepływu.
  • System hydroakustyczny działa autonomicznie równolegle z kamerą optyczną. Współpraca z kamerą optyczną jest zsynchronizowana w czasie tak, że aktualnie odtwarzana sytuacja na echogramie jest równocześnie obserwowana na monitorze odtwarzającym obraz z kamery.
  • Duża wykrywalność małych ryb. HSMR jest w stanie wykryć nawet bardzo małe ryby przepływające przez przepławkę, zapewniając pełny obraz sytuacji panującej pod wodą.
  • Niewielkie zużycie energii elektrycznej (pobór mocy komputera typu laptop). Pozwala to na prowadzenie monitorowania ryb nawet tam, gdzie nie ma dostępu do sieci zasilającej. Do poprawnego działania systemu wystarczy niewielki agregat prądotwórczy lub akumulator.
  • Działanie systemu nie zależy od przejrzystości wody.
  • Kompaktowa i przenośna stacja badawcza o niewielkich rozmiarach. Kompletną stację badawczą wraz z własnym źródłem zasilania bez problemu można przewozić w bagażniku małego auta.

System umożliwia monitorowanie zarówno pojedynczych ryb jak i dużych ławic przepływających przez wiązkę akustyczną. Maksymalna odległość od przetworników ultradźwiękowych: do 5 metrów.

Podstawowy zestaw składa się z:

  • głowicy akustycznej (zespół dwóch przetworników),
  • procesora z zespołem nadawczo - odbiorczym
  • komputera laptop z zainstalowanym dedykowanym oprogramowaniem.

 Zapraszamy na stronę firm: ESCORT Technology

Źródło:
ESCORT Technology
