Naftoport Sp. z o.o. wykonuje przeładunki ropy naftowej i produktów ropopochodnych w Porcie Gdańskim. Spółka stanowi istotny element logistyki dostaw ropy naftowej dla polskich i niemieckich rafinerii oraz eksportu ropy z kierunku rosyjskiego.
Naftoport pozostaje wyłącznym właścicielem infrastruktury portowej, złożonej z obiektów hydrotechnicznych wraz z urządzeniami do cumowania statków i instalacjami technologicznymi, czterech stanowisk przeładunkowych o potencjale przeładunkowym 34 mln. ton ropy naftowej i produktów ropopochodnych rocznie.
Podstawowe parametry portu

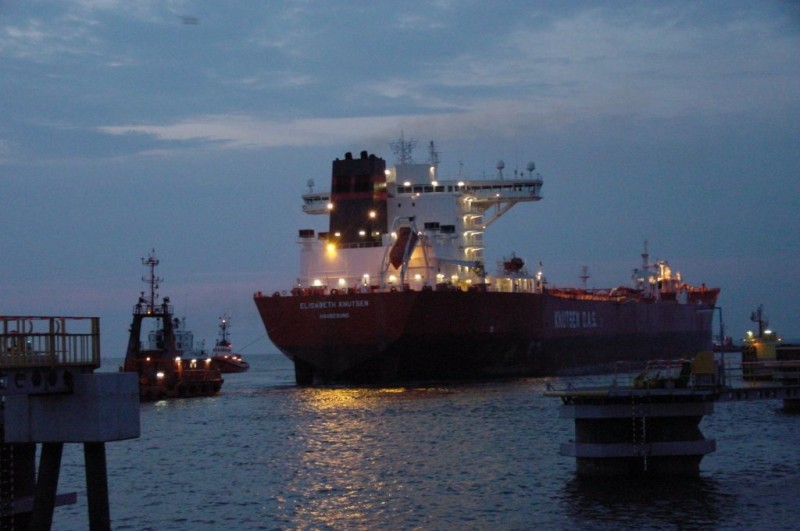

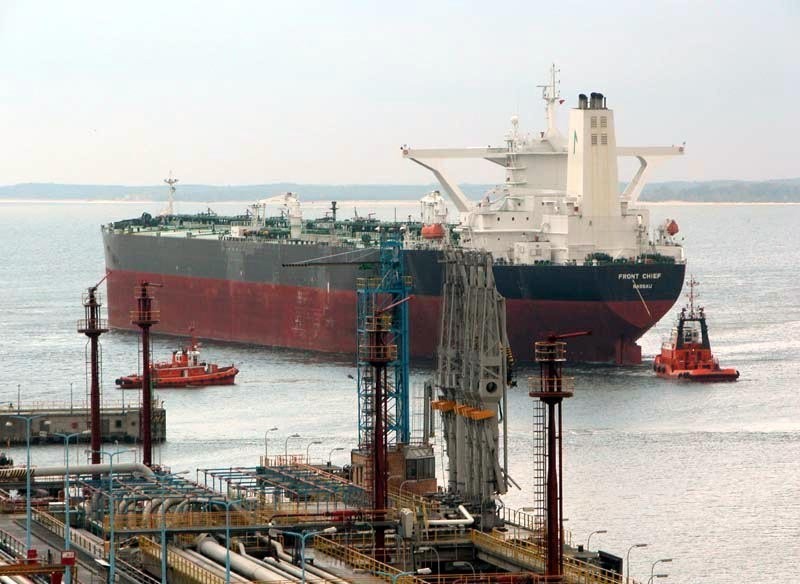

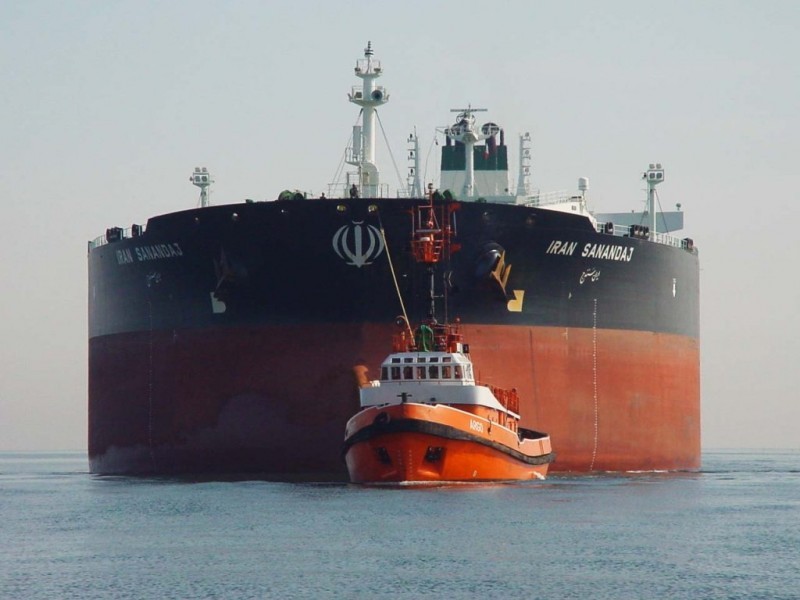

Stanowiska przeładunkowe NAFTOPORTU zlokalizowane są w zamkniętych basenach Bazy Paliw Portu Północnego w Gdańsku, osłoniętych falochronami i zabezpieczonych przed rozlewami zaporą stałą oraz pneumatyczną . Głębokość toru wodnego wynosi 17,5 m, szerokość - 350 m a długość 7,2 km. Do Bazy Paliw mogą zawijać tankowce wielkości od 6 tys. ton do 300 tys. ton DWT oraz długości do 340 m i zanurzeniu 15 m. Ograniczenie zanurzenia statków obsługiwanych w Bazie do 15 m wynika z niedostatecznej głębokości Cieśnin Duńskich. Wprowadzanie statku do portu odbywa się w asyście holowników, należących do największych i najnowocześniejszych na Morzu Bałtyckim.
Potencjał techniczny

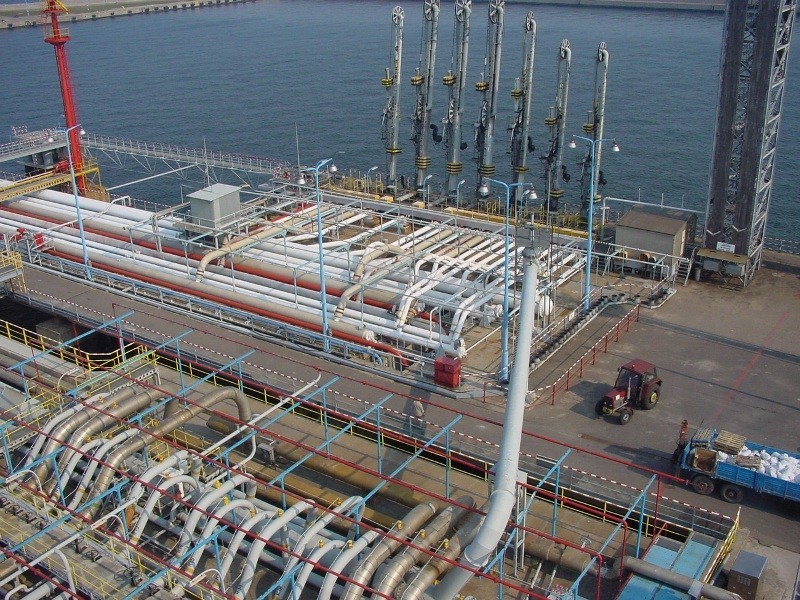

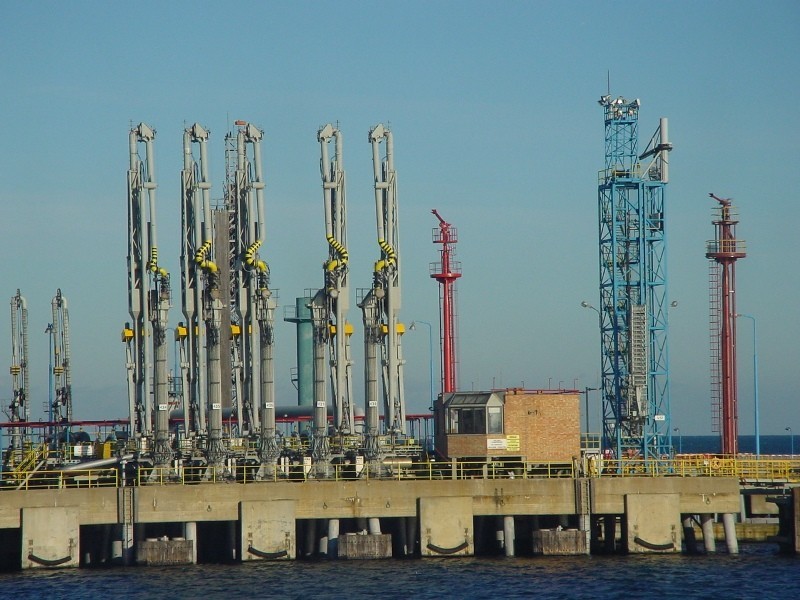

Ramiona przeładunkowe:
Na stanowisku „O” zainstalowane jest ramię przeładunkowe o średnicy 8” przystosowane do przeładunku oleju opałowego i napędowego z wydajnością do 1000m3/h. Dodatkowo przewiduje się zainstalowanie ramienia uniwersalnego o średnicy 10”, które przeznaczone będzie do przeładunku paliw lekkich: benzyny, paliwa JET oraz destylatów próżniowych.
Stanowisko „P” wyposażone jest w siedem ramion przeładunkowych: 3x16” dedykowane do przeładunku ropy z wydajnością do 10.000m3/h, 1x12” przeznaczone do przeładunku oleju opałowego z wydajnością 2.000m3/h , 2x12” dla benzyn i paliwa JET o wydajnościach po 2.000m3/h oraz 1x12” do odbioru oparów węglowodorowych.
Na stanowisku "R" zainstalowano pięć ramion przeładunkowych: 3x16" do przeładunku ropy naftowej z wydajnością do 10.000 m3/h, 1x16” do przeładunku oleju napędowego i paliwa JET z wydajnością do 3.600m3/h oraz 1x12” ramię dedykowane do przeładunku oleju opałowego z wydajnością do 2.000m3/h oraz do odbioru oparów węglowodorowych.
Na stanowisku "T" zainstalowano - 4 ramiona 16" z przeznaczeniem do przeładunku ropy naftowej z wydajnością do 10.000 m3/h oraz 1 ramię 12’’ przeznaczone do przeładunku benzyny z wydajnością 2.500 m3/h oraz odbioru oparów węglowodorowych.
Ramiona przeładunkowe na wszystkich stanowiskach wyposażone są w systemy awaryjnego samoczynnego rozłączania ERS (Emergency Release System) aktywujące się po przekroczeniu strefy alarmowej, zabezpieczające akwen wodny przed ewentualnym rozlewem, a same ramiona przed ich uszkodzeniem. Położenie i stan ramion oraz zaworów są monitorowane poprzez pulpity w sterowniach ramion oraz poprzez systemy wizualizacyjne na ekranach komputerowych w dyspozytorni.
System obrony przeciwpożarowej:
Obrona przeciwpożarowa stanowisk przeładunkowych odbywa się z lądu i wody. Są one wyposażone w stałe instalacje gaśnicze wodno – pianowe zapewniające normatywną intensywność podawania środków gaśniczych dla największego zbiornikowca i pomostów przeładunkowych. Są one wspomagane gaśniczymi samochodami i statkami pożarniczymi. Cały system obrony przeciwpożarowej jest sterowany komputerowo i posiada zintegrowany system zarządzania wykorzystujący telewizję przemysłową, kilka równoległych systemów miejscowego i zdalnego sterowania urządzeń, monitoring stanu urządzeń i aparatury, instalacje wykrywcze i sygnalizacyjne, system powiadamiania i rozgłaszania. Na terenie portu naftowego przeprowadzane są systematycznie ćwiczenia zapewniające kontrolę stanu gotowości urządzeń i ludzi.
Instalacja odzysku oparów VRU:
Stanowiska przeładunkowe posiadają możliwość odbioru ze statków oparów węglowodorowych. Opary te następnie są oczyszczane ze związków siarki i węglowodorów, odzyskiwane drogą desorpcji próżniowej i rozpuszczane w ropie naftowej ładowanej na statek. Na bieżąco monitorowana i automatycznie rejestrowana jest wielkość emisji węglowodorów do atmosfery.
Instalacje zapory pneumatycznej:
Baseny ze stanowiskami przeładunkowymi NAFTOPORTU, oddzielone są od wód Zatoki Gdańskiej zaporą pneumatyczną, która w przypadku rozlewu w basenie, uniemożliwia wypływ ropy. Zaporę stanowi rurociąg sprężonego powietrza z dyszami, położony na dnie morskim w poprzek wejścia do basenów portowych. Tłoczone pod ciśnieniem powietrze tworzy na powierzchni wody turbulencje skutecznie uniemożliwiające wypływ zanieczyszczeń. W przypadku większych rozlewów oraz w czasie dużego falowania wody lub obecności kry, zapora pneumatyczna wspomagana jest kilkoma rzędami zapór pływających.
Systemy kontroli bezpiecznego dobijania i cumowania statków:
Na stanowiskach "R" i "T" zostały zabudowane instalacje do kontroli pomiaru i monitorowania danych nawigacyjnych:
- odległości statku od dalb odbojowych;
- prędkości podchodzenia do stanowiska burty statku;
- pomiar dryfu wzdłużnego statku.
Zainstalowane systemy oparte są na impulsowym pomiarze laserowym odległości statku od zespołu dalb odbojowych oraz zespołu czujników położenia ramion. Instalacje wyposażone są w systemy wizualizacyjne, prezentujące na ekranach komputerów prezentowany i rejestrujące przebieg cumowania statków, i ich ruch w trakcie przeładunku. Wygenerowane przez system informacje wykorzystują piloci i kapitanowie statków do bezpiecznego manewrowania w trakcie dobijania i odbijania od nabrzeża.
System monitorowania naprężenia lin cumowniczych:
System dokonuje ciągłego pomiaru naciągu lin cumowniczych i sygnalizuje stany przekroczenia naprężeń dopuszczalnych. Stanowi to zabezpieczenie przed zrywaniem lin statków w warunkach dużego falowania wody i prędkości wiatru.
Instalacje próbobrania:
Stanowiska "R" i "T" wyposażone są w instalacje automatycznego pobierania próbek ładunku. System zapewnia pobór do 30 próbek na minutę, dostosowując ich liczbę i objętość w zależności od rodzaju i wielkości partii ładunku oraz potrzeb firm kontrolnych
